結構：

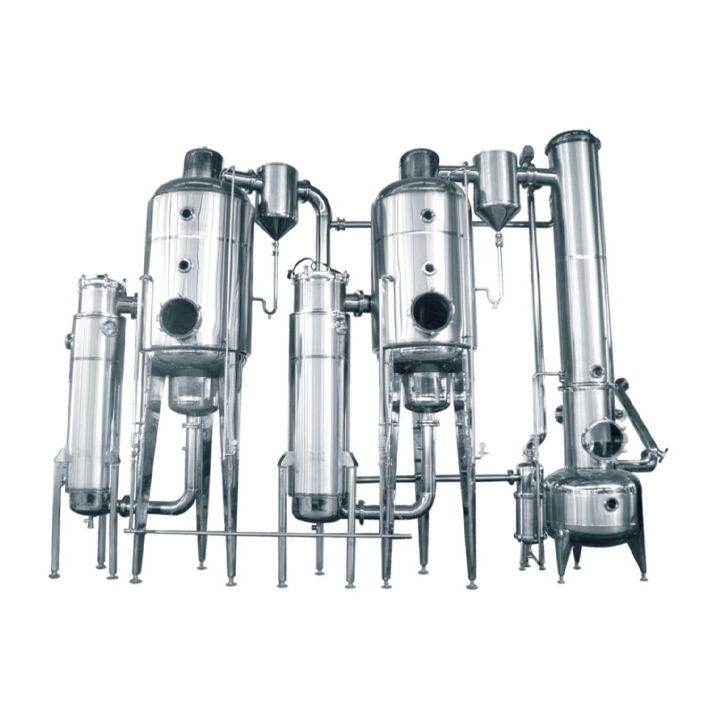

本設備由一效加熱器、一效蒸發室、二效加熱器、二效蒸發室、汽液分離器、冷凝器、集液罐及機組內閥門管件等部分組成。

設備類型：

設備分為：手動型和全自動型。

原理及特點：

1、該設備采用外加熱自然循環與真空負壓蒸發相結合的方式，加熱物料和蒸發物料不斷更換，具有受熱均勻，蒸發速度快等特點。

2、整個過程在密閉狀態下完成，加熱室和蒸發室均能安裝在線清洗，溫度、真空度在線顯示，設備內外均為優質不銹鋼制造且鏡面拋光處理，符合GMP要求。

3、全玻璃人孔設計可清楚觀察內部物料濃縮狀況。

4、汽液分離器可充分降低因汽液夾帶而導致的有效成分的損失。

5、可在真空狀態下連續進料、排放冷凝溶媒及取樣。

6、根據客戶情況冷凝器可選用板片形式，進一步提高冷凝冷卻效果。

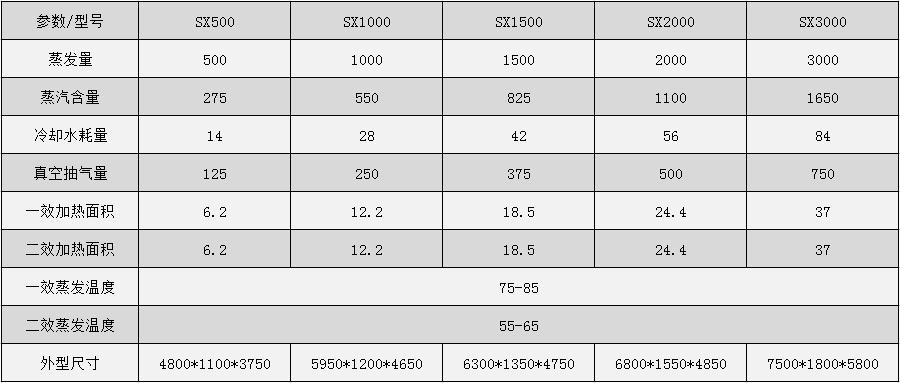

規格型號及主要技術參數：
